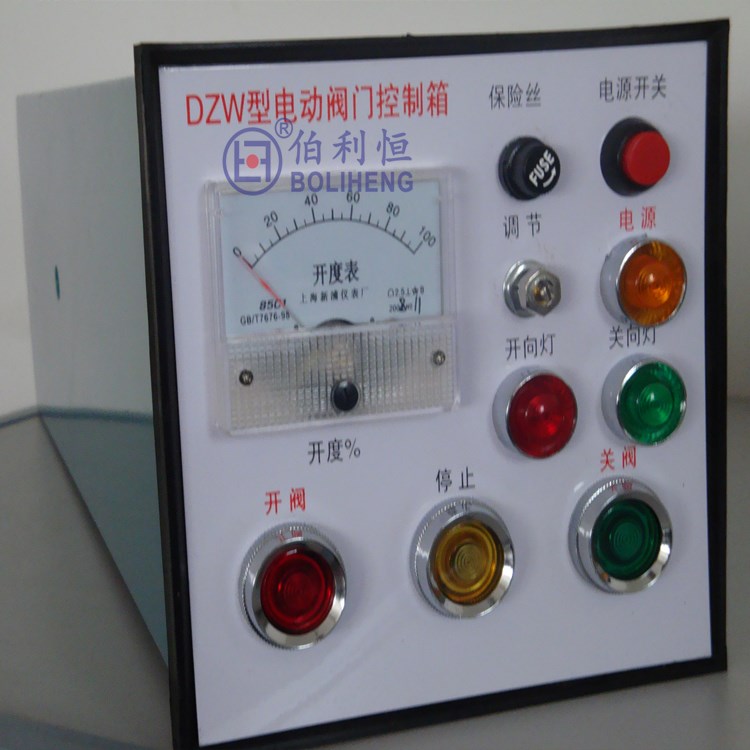

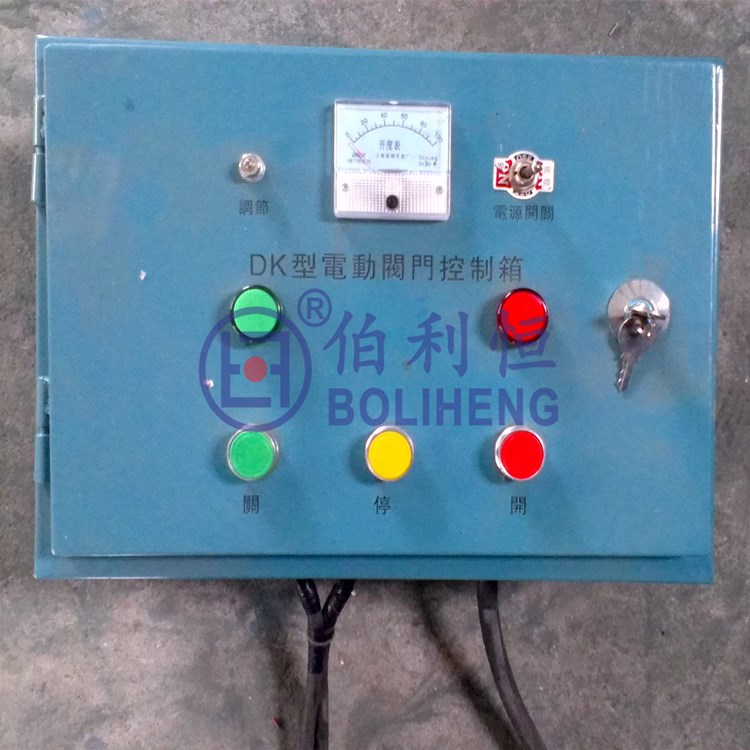

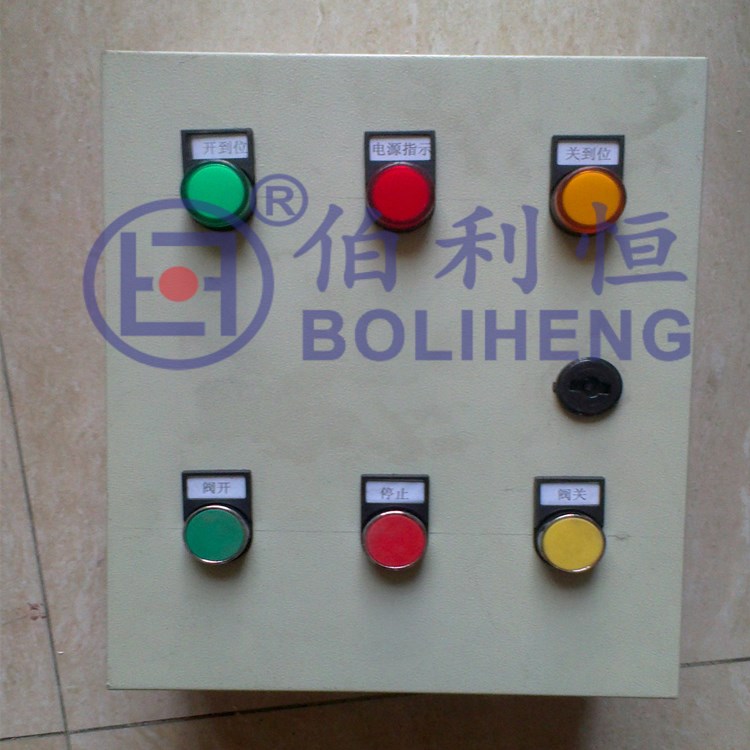

DK型电动阀门控制箱，DKX-G-10挂壁式控制柜
简介
DKX型电动阀门防爆控制箱（简称控制箱）是操作电动阀门的控制设备，主要用于选配DZW Q系列电动装置的电动阀门，可供就地操作。
二．规格
DKX型电动阀门控制箱按“95”典设线路设计，常规提供的控制箱为挂壁式，也可按用户的需要特殊供货。
型号的阿拉伯数字部分和电动装置的规格相对应。DK型电动阀门控制箱，DKX-G-10挂壁式控制柜
例：DKX-10配DZW电动装置电流负载为10A
DKX-20配DZW电动装置电流负载为20A
三． 使用
首先，按照电动装置使用说明书做好通电前的调试准备工作，再按照控制箱电气原理图和电动装置接线图接线，经检查无误后，接通电源。DK型电动阀门控制箱，DKX-G-10挂壁式控制柜
这时如红灯RD和绿灯GN均亮，表示电动阀门处于中间位置，检查电机相序正确后，操作开向按妞SO，开到位电动装置应停止工作，此时红灯RD亮，绿灯GN灭，表示阀门处于全开位置；操作关向按妞SC，关到位时电动装置应停止工作，此时红灯RD灭，绿灯GN亮，表示阀门处于全关位置。在开启过程中，红灯RD闪亮，绿灯GN常亮；而在关闭过程中，绿灯GN闪亮，红灯RD常亮。
开度指示器的调试：调节电动装置内开度指示器上的电位器W1和位于控制箱内的电位器W2，使开度表在电动阀门处于全关位置时指示为0，全关位置时满度指示。DK型电动阀门控制箱，DKX-G-10挂壁式控制柜
